屏蔽設計是電磁兼容設計中非常重要的一個方面。屏蔽是抑制所有無關信號的重要手段，一般可分為磁屏蔽、電磁屏蔽、靜電屏蔽、三種類型。

1.磁屏蔽

當電流流過電感線圈和變壓器時，周圍產生磁場，磁場通過電路中的互感傳播，電流產生的磁線通過互感感應到其他電路中的電壓。

特別是在3KH以下的低頻條件下，主要干擾是由磁場引起的，但解決磁屏蔽往往既昂貴又困難。在雷達中，磁屏蔽主要用于電源變壓器和高壓調節器。一般來說，低紋波電源的變壓器通常用坡莫合金屏蔽，否則效果不好。

2.電磁屏蔽

任何交流電路都會產生交變電場和磁場。電磁屏蔽與電磁場的性質、變化頻率、輻射源與受感器之間的距離有關。在雷達電子電路系統中，工作頻率一般較高，在IKHz以上，一般可選擇鋁作為電磁屏蔽材料。300MHz信號屏蔽隔離超過100dB。當頻率低于KHz時，磁場主要屏蔽，應選擇導磁性高的材料。

在電子電路系統中，為了方便內部布線和取出放置電路，屏蔽裝配箱有蓋板，有時為了通風。冷卻等需要，在屏蔽板上打孔，打開接縫，導致屏蔽斷點，造成信號泄漏，形成干擾，設計師應認真考慮。正確布置元件的位置，使接頭和孔不切斷感應電流，必要時可改為截止波導管，進一步削弱孔輻射。

3.靜電屏蔽

空間中的任何兩個帶電物體都可以產生靜電場，其中一個電壓的變化必然會導致另一個變化和靜電災難。靜電蓮花的機制是由電路之間的電容笨拙合作引起的。

克服靜電荊合的最好方法是使用金屬板作為靜電屏蔽。用金屬板隔離干擾的兩個源，或?qū)㈦娐飞系乃胁考惭b在金屬板的一側，就像表面安裝電路一樣，可以獲得良好的靜電屏蔽。在設計初期應充分考慮具體的屏蔽方法，特別是雜散電容災害的屏蔽。

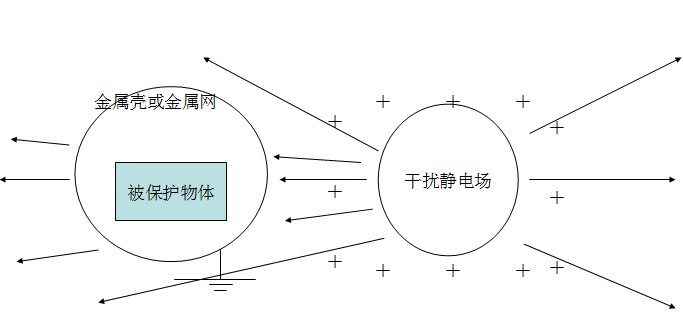

屏蔽方法：將一塊金屬板放置在兩個被屏蔽的電路中間，并將每個金屬板連接到地面上，如圖所示。這樣，從一點發出的電源線就被屏蔽板堵塞，即靜電屏蔽。

增加A.B距離，以減少分散電容，也可以減弱電容災難的合作，但該方法受體積限制，一般不能使用。特別注意靜電屏蔽與地面之間的接觸必須良好。如果接觸不良，屏蔽與地面之間會有電位差，影響屏蔽效果。因此，屏蔽盒應進行導電腐蝕處理，螺釘、鉚釘?shù)裙潭ú粦?yīng)太薄，盡量使電接觸良好，降低接地電阻，降低接地電感。

4.屏蔽裝配設計：

除屏蔽設計外，裝配技術也非常重要，特別是對于射頻系統的裝配，更應精心設計。

一般要注意以下幾點：

a.采取措施防止電路級和級別之間不必要的反饋和災難。

b.內部電路的屏蔽設計不僅要防止電子線路本身的射頻能量泄漏，還要防止外部電磁能量對其的影響。

c.射頻接地電阻越小越好。

d.在電子組合內部和電子組合與組合之間傳輸射頻信號。

當然也要考慮體積、重量、成本等要求。

5.結語

當電路對寄生場的衰減要求較高時，最好采用裝配箱結構形式。它可以作為一個隔離室或多個隔離室的形式，即一個屏蔽盒，分為幾個隔離室。這樣的裝配箱可以更好地隔離靜電場和電磁場。鋁是制造裝配箱的最佳材料。它既便宜又輕。對于雷達電路系統，隔離效果一般都很好。

在組裝這些屏蔽體時，經常會遇到長縫泄漏，應采取必要的措施，使長縫上有許多接觸點。可采取增加螺釘、增加彈性板和襯里導電墊等措施。但必須注意防腐，特別是電化學防腐，否則不能長期保持滿意的效果。

還應考慮射頻導線的干擾，合理選擇傳輸信號的范圍，正確安排系統電纜方向和脈沖信號線。交流信號線不應相互綁定，特別是大脈沖信號在傳輸過程中應與高純度信號嚴重不同。

簡而言之，在電磁兼容設計中屏蔽設計是一種更復雜的設計，它不僅需要機械設計知識，而且還需要熟悉所涉及的電尸和各種知識。
