概述

　　電氣和電子設備會受到供電電源電壓暫降、短時中斷或電壓變化的影響。電壓暫降，短時中斷是由電網、電力設施的故障或負荷突變引起的。在某些情況下會出現兩次或更多次連續的暫降或中斷，電壓變化是由連接到電網的負荷連續變化引起的。這些現象本質上是隨機的，為了在實驗室進行模擬，可以用額定電壓的偏離值和持續時間來最低限度地表述其特征。為了檢驗電氣設備在遭遇到此種情況時的抗干擾性能，需要在產品研制階段模擬出這種電網電源故障，以評估電子產品在該電應力下的性能。

HPFS電壓跌落抗擾度測試系統能在常規IEC標準下快速而完整的完成自動測試，HPFS既可以通過前面板的彩色觸摸屏界面進行啟動，也可以通過網線進行遠程控制。除按標準所規定的參數設置外，還可以根據用戶自定義的參數進行設置并運行測試程序，完全兼容最新版的IEC標準。

產品特點：

◆7英寸觸摸彩屏，簡潔大方的UI，利于操作

◆采用德國進口IGBT，同時滿足AC&DC測試要求

◆單相沖擊電流>500A,三相沖擊電流>1000A

◆外置程控交流故障電源，同時滿足調幅和調相

◆外部擴展直流故障電源和電壓變化測試模塊EUT

◆額定電流：16A/32A/64A/100A/200A

適用標準：

◆IEC/EN 61000-4-11,GB/T 17626.11

◆IEC/EN 61000-4-29,GB/T 17626.29

◆IEC/EN 61000-4-34

◆SEMI F47

◆IEC/EN 61000-6-1

◆IEC/EN 61000-6-2

◆IEC62052-11 GB/T 17215.211 IEC61326

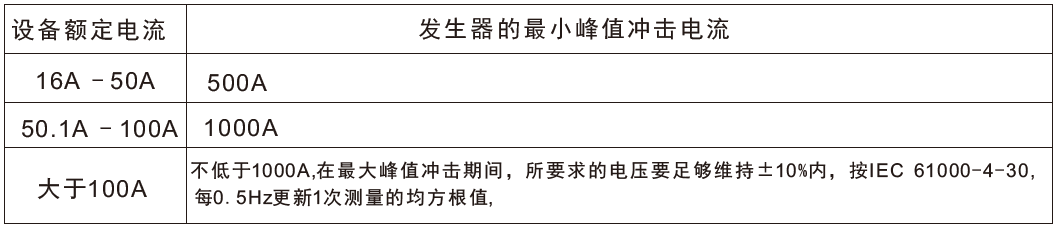

試驗發生器沖擊電流要求：

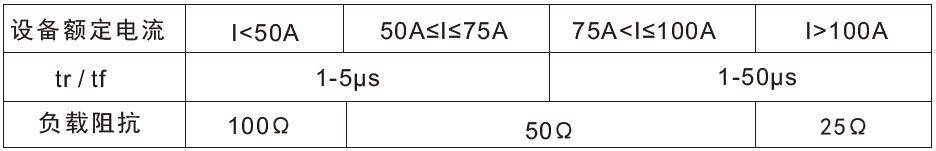

上升時間 tr 下降時間 tf*

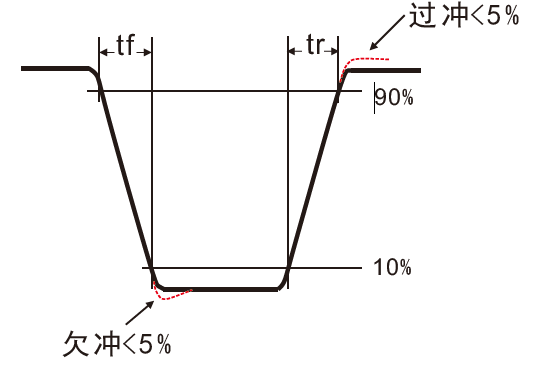

過沖和欠沖：

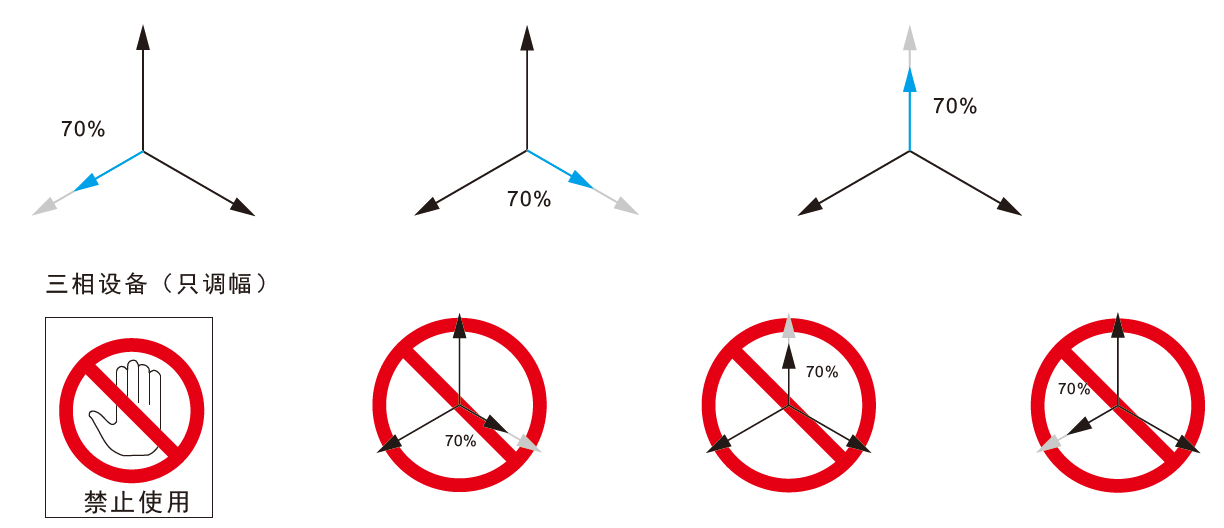

調幅：

電壓暫降&電壓中斷示意圖：

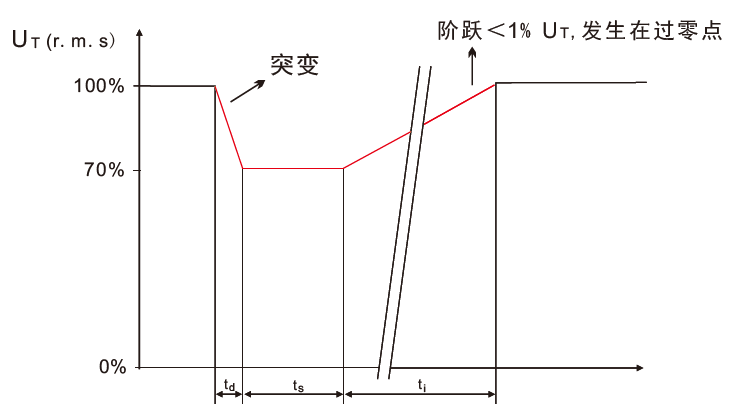

電壓變化示意圖：

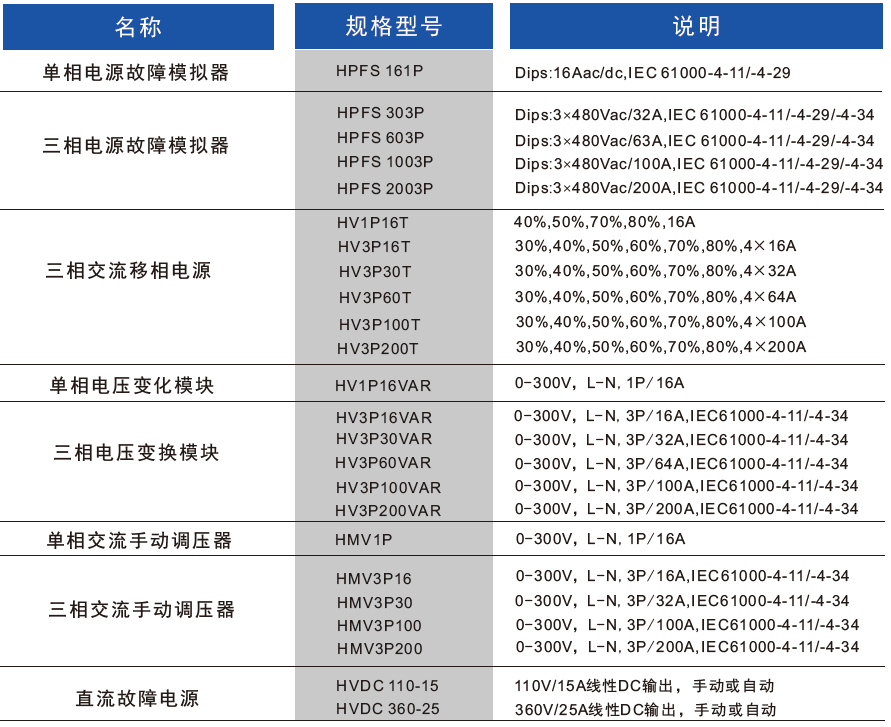

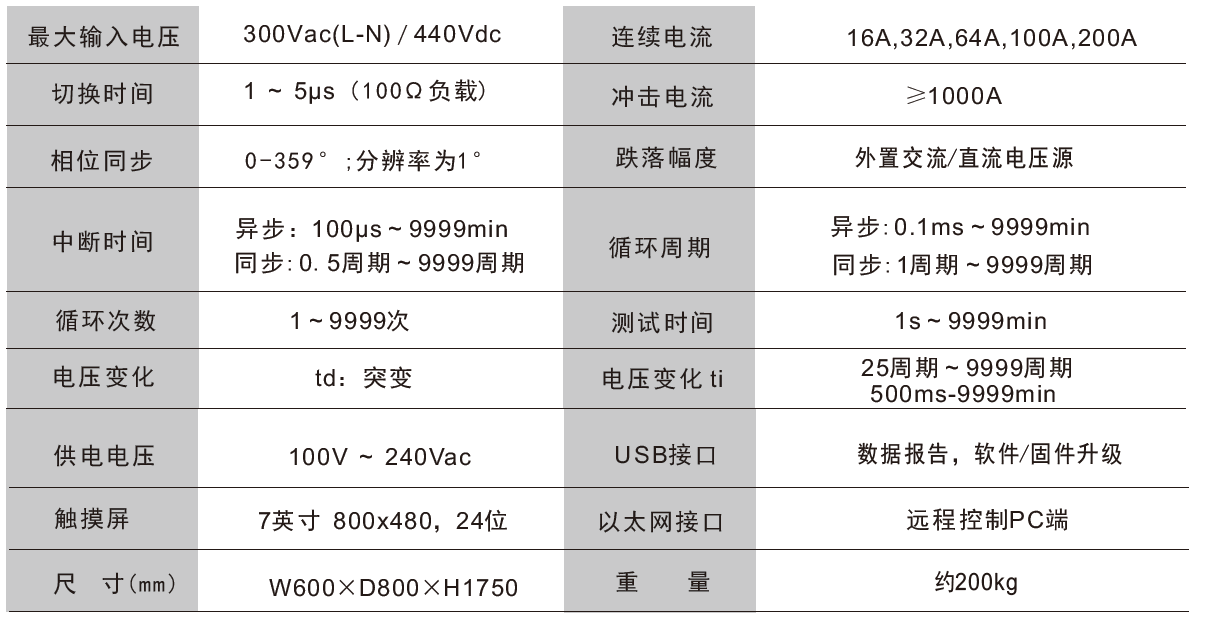

技術參數：

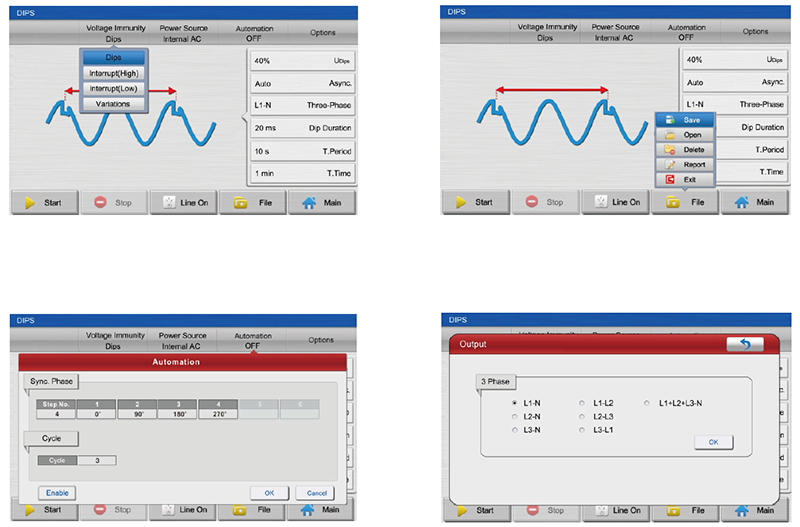

軟件運行界面：

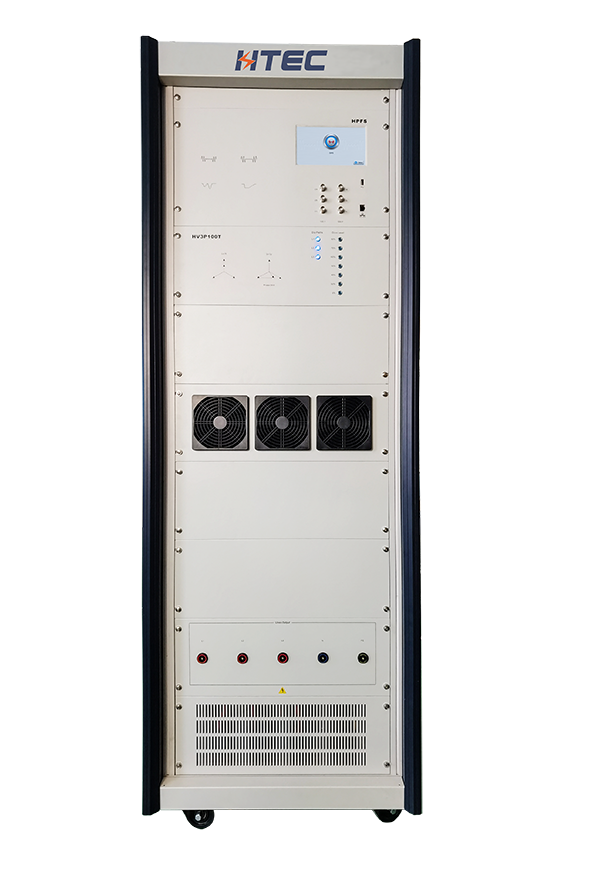

電源故障模擬器：
